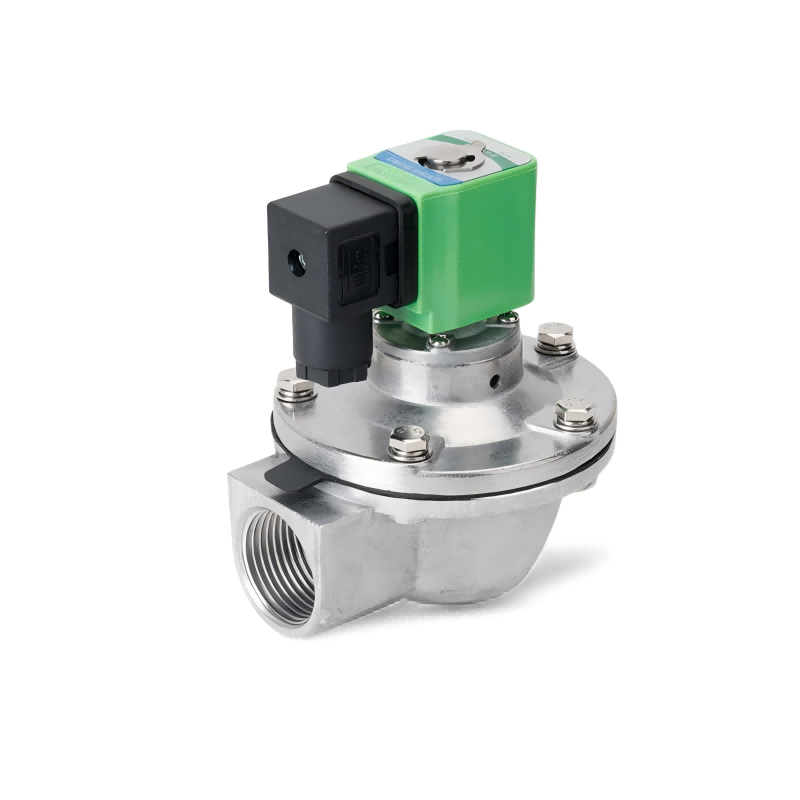

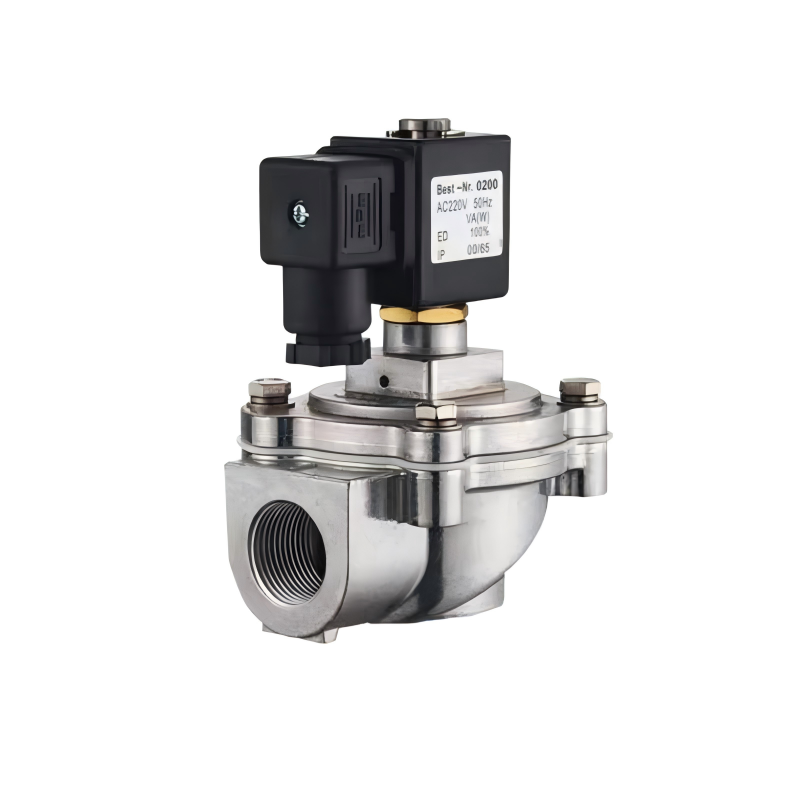

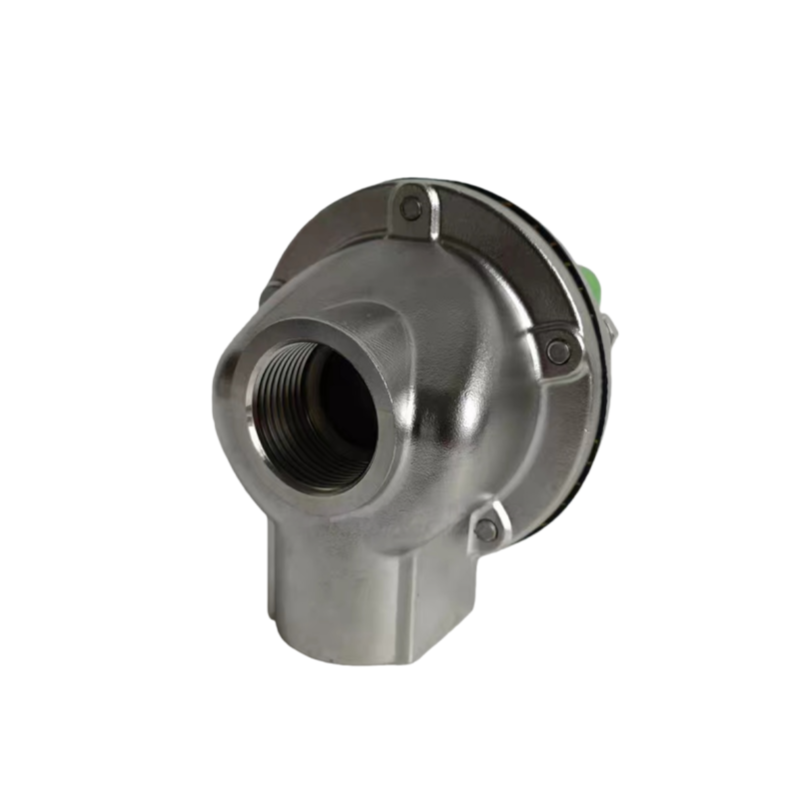

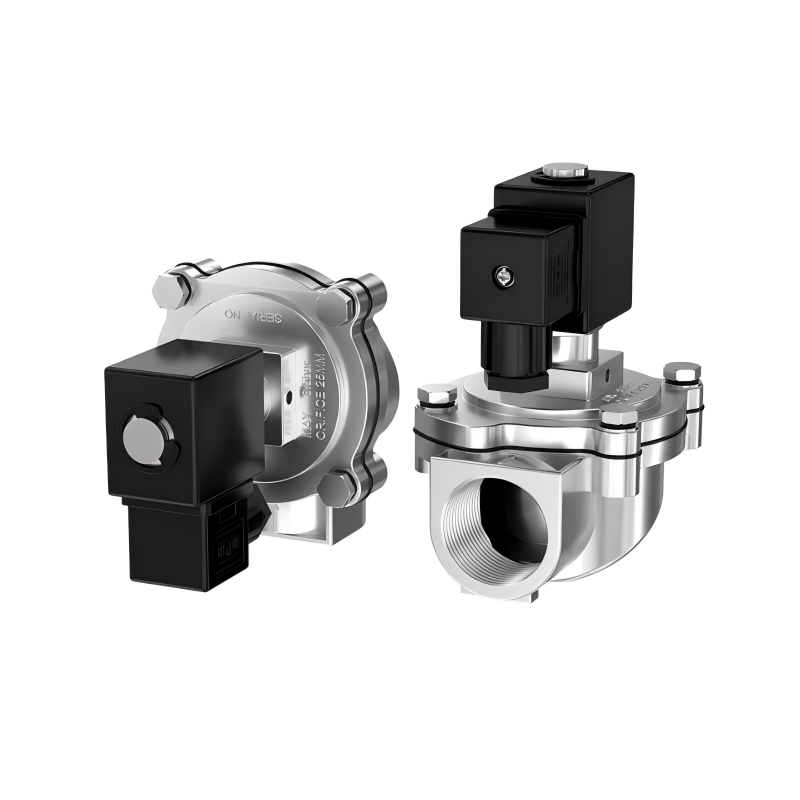

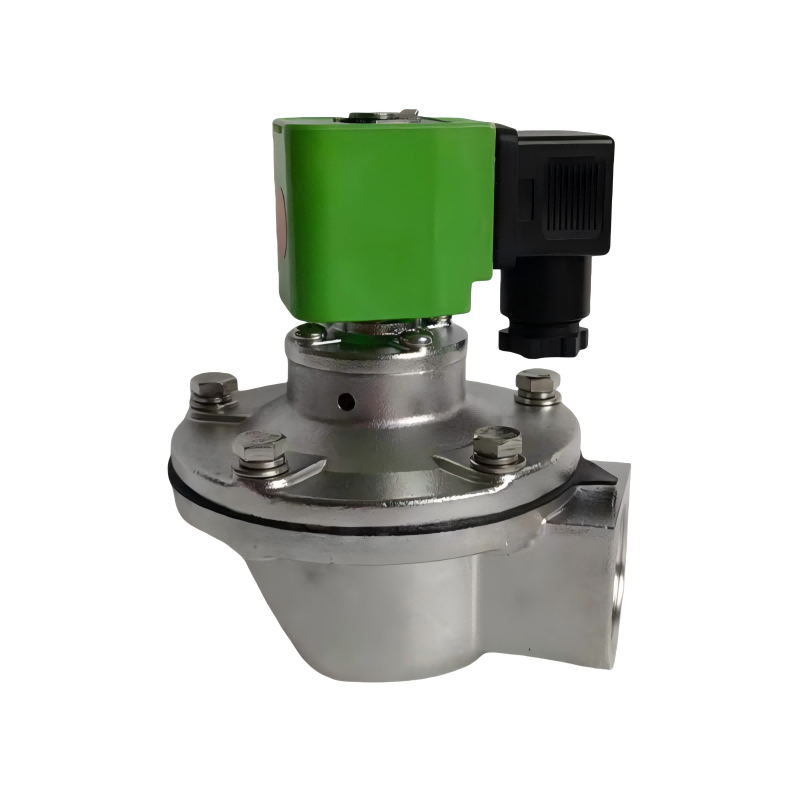

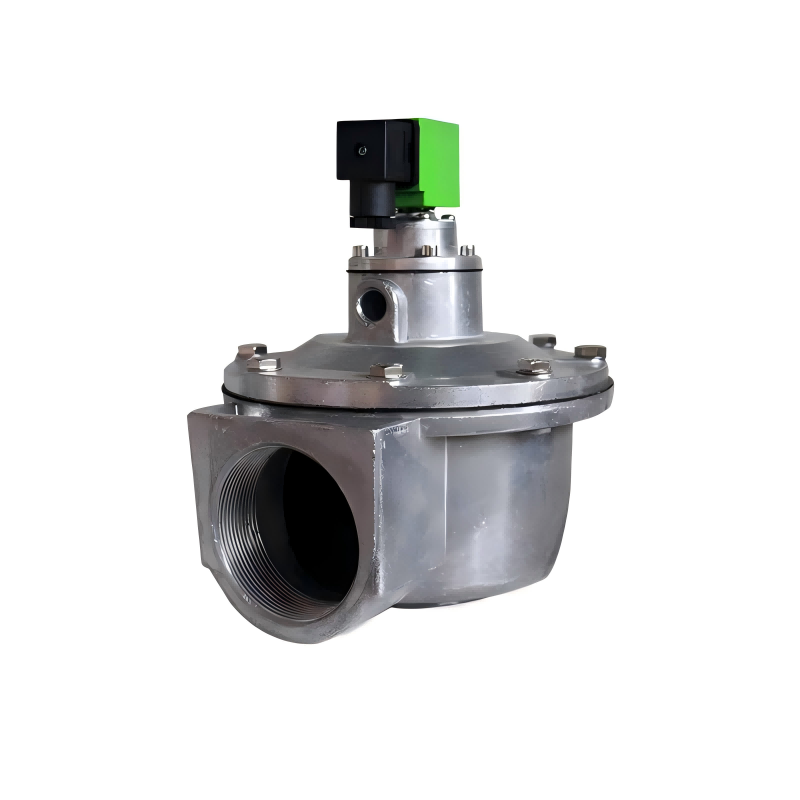

DMF-Z Pulse Valve

DMF-Z Right-Angle Electromagnetic Pulse Valve သည် baghouse ဖုန်မှုန့်စုဆောင်းသူများနှင့် အသုံးပြုရန်အတွက် အထူးထုတ်လုပ်ထားသည့် အထူးပြု ဆိုလီနွိုက်အဆို့ရှင်ဖြစ်သည်။ ၎င်းသည် pulse-jet baghouse ဖုန်မှုန့်စုဆောင်းသူများရှိ pulse-jet သန့်ရှင်းရေးစနစ်အတွက် compressed air switch အဖြစ်ဆောင်ရွက်သည်။ Pulse-jet ထိန်းချုပ်မှုကိရိယာမှ အထွက်အချက်ပြမှုများဖြင့် ထိန်းချုပ်ထားပြီး ၎င်းသည် filter အိတ်များကို အတန်းလိုက် အတန်းလိုက် (သို့မဟုတ် အခန်းအလိုက် အခန်း) တွင် ဆက်တိုက်လုပ်ဆောင်သည်။ ၎င်းသည် ဖုန်မှုန့်စုဆောင်းသူ၏ ခံနိုင်ရည်အား ကြိုတင်သတ်မှတ်ထားသည့်အကွာအဝေးအတွင်း ထိန်းသိမ်းထားပြီး ၎င်း၏လုပ်ဆောင်နိုင်စွမ်းနှင့် ဖုန်မှုန့်စုဆောင်းမှုထိရောက်မှုတို့ကို သေချာစေကာ ဇကာအိတ်များမှ ဖုန်မှုန့်များကို လှုပ်ခါခြင်းပန်းတိုင်ကို အရောက်လှမ်းနိုင်စေပါသည်။

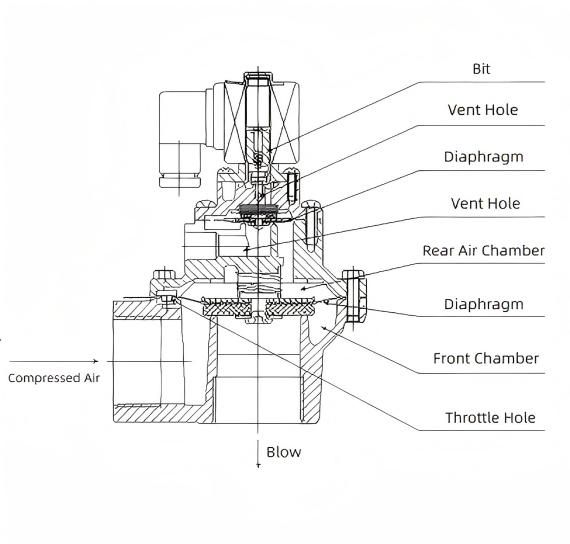

Schematic Diagram

ဖွဲ့စည်းတည်ဆောက်ပုံအင်္ဂါရပ်များ

အဆို့ရှင်ကိုယ်ထည်နှင့် DMF-Z ညာထောင့်လျှပ်စစ်သံလိုက်ခုန်နှုန်းအဆို့ရှင်၏အဖုံးကို အလူမီနီယမ်သတ္တုစပ်ဖြင့် ထုတ်လုပ်ထားသည်။ မျက်နှာပြင်ကို ကုသပြီးနောက်၊ ၎င်းတို့သည် အလွန်ကောင်းမွန်သော သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေသည်။ diaphragm နှင့် sealing gasket သည် လုပ်ငန်းစဉ်အသစ်များကို အသုံးပြု၍ vulcanized နှင့် ပေါင်းစပ်ထားသည်။ လျှပ်စစ်သံလိုက်ရှေ့ပြေးဦးခေါင်းသည် သံလိုက်ပစ္စည်းများနှင့် သံမဏိသံလိုက်အကာအကွယ်ပစ္စည်းများဖြင့် ဖွဲ့စည်းထားသည်။ Springs နှင့် fasteners အားလုံးကို stainless steel ဖြင့်ပြုလုပ်ထားသည်။ လေဖြန့်ဖြူးသူ (air chamber) ချိတ်ဆက်မှုပိုက်နှင့် ဖုန်မှုန့်စုဆောင်းသည့် လေမှုတ်ပိုက်ကို valve inlet နှင့် outlet တို့တွင် အသီးသီး ထည့်သွင်းထားသည်။ ဖိသိပ်ထားသော အခွံမာသီးများကို တင်းကျပ်ခြင်းဖြင့် အစွန်းနှစ်ဖက်စလုံးကို အလုံပိတ်ထားသည်။ Valves များကို 20၊ 25၊ နှင့် 40S တွင် အမျိုးအစားသုံးမျိုးဖြင့် ရနိုင်သည်- အမျိုးမျိုးသောလေကို ကိုင်တွယ်ခြင်း (သန့်စင်ခြင်း) စွမ်းရည်ရှိသော pulse-jet baghouse ဖုန်စုပ်စက်များတွင် ရွေးချယ်ရန်အတွက် ဖြစ်သည်။ အဆို့ရှင်ကိုယ်ထည်နှင့် အဖုံးသည် မြင့်မားသောသိပ်သည်းဆအတွက် အသေသွန်းကာ၊ ဖောက်ထွင်းမြင်ရသော ယွန်းအလွှာဖြင့် ချေးယူခြင်းကို ခံနိုင်ရည်ရှိစေသည်။ diaphragm seal သည် အလွန်ကောင်းမွန်သော တောင့်တင်းမှုနှင့် ယိုစိမ့်မှုမရှိဘဲ စွမ်းဆောင်ရည်အတွက် သတ္တု-ရော်ဘာပေါင်းစပ်မှုကို အသုံးပြုထားသည်။ လျှပ်စစ်သံလိုက်ရှေ့ပြေးဦးခေါင်းသည် တုံ့ပြန်မှုနှင့် ယုံကြည်စိတ်ချရသော လုပ်ဆောင်ချက်ဖြင့် ပြင်းထန်သော သံလိုက်ဆွဲအားကို ပေးဆောင်သည်။ valve သည် သာလွန်သောအဖွင့်စွမ်းဆောင်ရည်ကိုပြသပြီး အဆင့်သတ်မှတ်ထားသောဗို့အား၏ 85% တွင်ယုံကြည်စိတ်ချစွာဖွင့်နိုင်သည်။ ၎င်းသည် 0.15 MPa လေဖိအားကို စိတ်ချယုံကြည်စွာ ချိတ်ပိတ်ကာ အလွန်ကောင်းမွန်သော စွမ်းဆောင်ရည်ကို ပြသသည်။

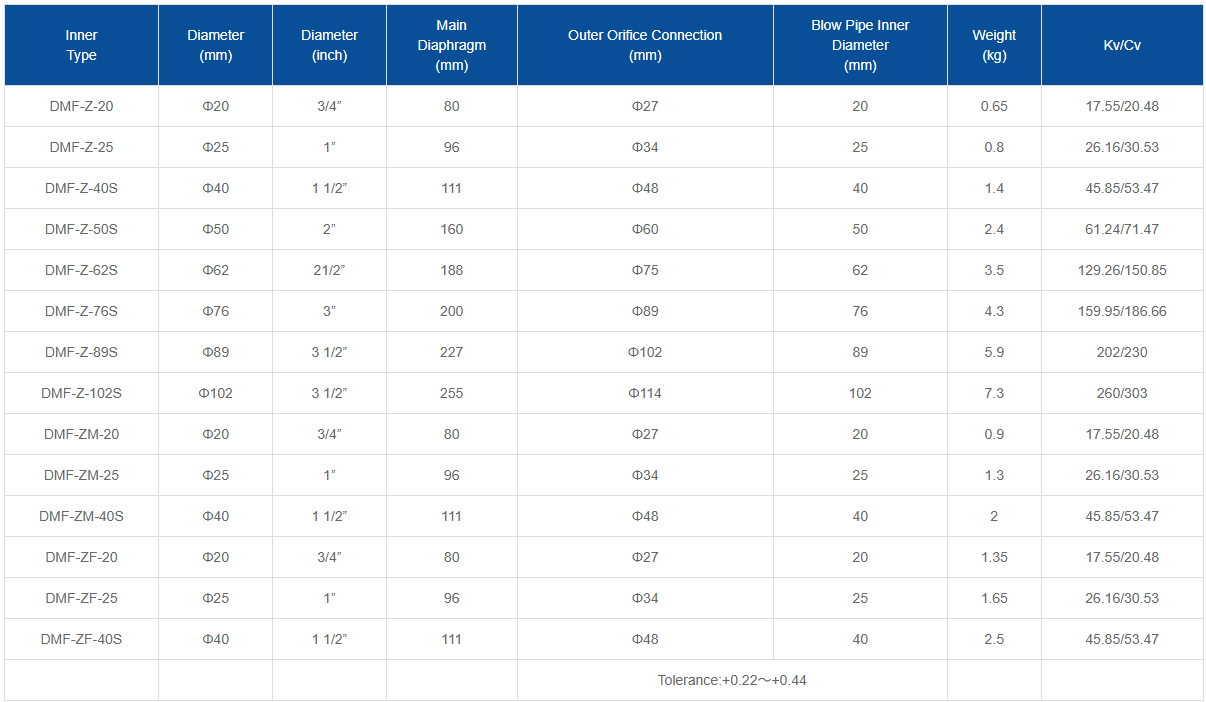

ကန့်သတ်ချက်များ

အလုပ်အခြေခံ

diaphragm သည် လျှပ်စစ်သံလိုက်သွေးခုန်နှုန်းအဆို့ရှင်ကို ရှေ့နှင့်နောက်ခန်းများအဖြစ် ပိုင်းခြားထားသည်။ နောက်ခန်းထဲသို့ ဖိသွင်းထားသောလေကို လည်သာအပေါက်မှတဆင့် ဖြည့်သွင်းသောအခါ၊ နောက်ခန်းဖိအားသည် အဆို့ရှင်ပလပ်ကိုပိတ်ရန် diaphragm အား တွန်းအားပေးကာ လျှပ်စစ်သံလိုက်ခုန်နှုန်းကို "ပိတ်" အနေအထားတွင် ထားပေးပါ။ pulse jet controller မှ လျှပ်စစ်အချက်ပြမှု ရပ်တန့်သွားသောအခါ၊ solenoid valve armature ကို ပြန်လည်သတ်မှတ်သည်။ နောက်ခန်းရှိ လေဝင်ပေါက်ကို ပိတ်သွားပြီး နောက်ခန်းရှိ ဖိအားများလာခြင်းသည် အဆို့ရှင်ပလပ်ကို ပိတ်ရန် ဒိုင်ယာဖရမ်အား တွန်းအားပေးကာ ဆိုလီနွိုက်အဆို့ရှင်အား "ပိတ်" သည့်အခြေအနေသို့ ပြန်သွားစေသည်။ လျှပ်စစ်သံလိုက်ခုန်နှုန်း အဆို့ရှင်သည် လျှပ်စစ်အချက်ပြမှုများမှတစ်ဆင့် အဆို့ရှင်ကိုယ်ထည်၏ ကယ်ဆယ်ရေးပို့တ်၏ အဖွင့်နှင့်အပိတ်ကို ထိန်းချုပ်သည်။ အဆို့ရှင် သက်သာရာရချိန်တွင် နောက်ခန်းရှိ ဖိအားဓာတ်ငွေ့များကို လေ၀င်လေထွက်ရှိပြီး ရှေ့ခန်းရှိ ဖိအားဓာတ်ငွေ့များကို ဒိုင်ယာဖရမ်၏ ဖုန်စုပ်ပေါက်ဖြင့် တွန်းထုတ်ကာ သွေးခုန်နှုန်းစတင်ရန် ဒိုင်ယာဖရမ်ကို ရုတ်သိမ်းထားသည်။ အဆို့ရှင်ကိုယ်ထည်သည် လွှတ်တင်ခြင်းရပ်သွားသောအခါ၊ ဖိအားပေးထားသောဓာတ်ငွေ့သည် စိုစွတ်နေသောထွက်ပေါက်မှတဆင့် နောက်ခန်းကို လျင်မြန်စွာဖြည့်သွင်းသည်။ valve body နှင့် diaphragm နှစ်ဖက်စလုံးရှိ force-bearing area ကွာခြားမှုကြောင့် နောက်ခန်းရှိ gas force သည် လွှမ်းမိုးလာသည်။ ၎င်းသည် valve ၏ discharge port အပေါ်မှ diaphragm ကို စိတ်ချယုံကြည်စွာ ပိတ်စေပြီး pulse valve ၏ discharge ကို ရပ်တန့်စေပါသည်။

လျှောက်လွှာဧရိယာများ

ဖုန်မှုန့်ဖယ်ရှားရေးပစ္စည်းကဏ္ဍ

Baghouse ဖုန်မှုန့်စုဆောင်းသူများ- pulse-jet သန့်ရှင်းရေးစနစ်၏ အဓိက အစိတ်အပိုင်းအနေဖြင့်၊ ဤယူနစ်များအား ဖိသိပ်ထားသောလေများကို ဇကာအိတ်များထဲသို့ ဆက်တိုက်မှုတ်ထုတ်ရန်အတွက် ဤယူနစ်များကို pulse-jet controllers မှ ထိန်းချုပ်ထားပြီး ဖုန်စုဆောင်းသူ၏ ခံနိုင်ရည်အား ကြိုတင်သတ်မှတ်ကန့်သတ်ချက်များအတွင်း ထိန်းသိမ်းထားသည်။ ၎င်းသည် တသမတ်တည်း လုပ်ဆောင်နိုင်စွမ်းနှင့် ဖုန်မှုန့်စုဆောင်းမှု ထိရောက်မှုကို သေချာစေပြီး သတ္တုတွင်း၊ ဆောက်လုပ်ရေးပစ္စည်းများ၊ သတ္တုဗေဒနှင့် ဓာတုဗေဒ လုပ်ငန်းများတွင် ဖုန်မှုန့်များကို ထိန်းချုပ်ရန်အတွက် တွင်ကျယ်စွာ အသုံးပြုစေသည်။

Air-Box Pulse Dust Collectors- အချို့သော ညာဘက်ထောင့် DMF-Z pulse valves များသည် ထိရောက်သော ဖုန်မှုန့်များကို ဖယ်ရှားရန်အတွက် air-box pulse dust collectors များ၏ pulse-jet စနစ်များတွင် ပေါင်းစည်းနိုင်သည်။

လေသန့်စင်ရေးကွင်း

စက်မှုလေသန့်စင်စက်- လေစီးဆင်းမှုကို ထိန်းချုပ်ရန်၊ စစ်ထုတ်မျက်နှာပြင်များမှ ဖုန်မှုန့်များကို ဖယ်ရှားရန်၊ သန့်စင်မှု စွမ်းဆောင်ရည်ကို မြှင့်တင်ရန်နှင့် စစ်ထုတ်မှု သက်တမ်းကို တိုးမြှင့်ရန်အတွက် အသုံးပြုသည်။ အီလက်ထရွန်းနစ်၊ ဆေးဝါးနှင့် အစားအစာ ပြုပြင်ခြင်းကဲ့သို့သော တင်းကြပ်သော လေသန့်စင်မှု လိုအပ်ချက်များရှိသော စက်မှုလုပ်ငန်းအတွက် သင့်လျော်သည်။

လုပ်ငန်းသုံးလေသန့်စင်မှုစနစ်များ- စျေးဝယ်စင်တာများ၊ ဟိုတယ်များ၊ ရုံးခန်းအဆောက်အအုံများနှင့် အလားတူနေရာများအတွက် လေသန့်စင်သည့်ကိရိယာများတွင် DMF-Z သွေးခုန်နှုန်းအဆို့ရှင်များသည် ထိရောက်သောလေစစ်နှင့် သန့်စင်မှုကိုရရှိစေရန် ကူညီပေးပါသည်။

ဓာတုဗေဒလုပ်ငန်း

ဓာတ်ငွေ့ ခွဲခြားခြင်းနှင့် သန့်စင်ခြင်း- ဓာတ်ငွေ့ ခွဲထုတ်ခြင်း လုပ်ငန်းစဉ်တွင် ဓာတ်ငွေ့ စီးဆင်းမှုနှင့် ဖိအားကို တိကျစွာ ထိန်းချုပ်ရန်၊ ခွဲထွက်ခြင်း လုပ်ငန်းစဉ်တွင် တည်ငြိမ်မှုနှင့် ထိရောက်မှု ရှိစေရန် ဓာတုဗေဒ ထုတ်လုပ်မှုတွင် အသုံးပြုသည်။

ဓာတ်ပေါင်းဖို ဓာတ်ငွေ့ထိန်းချုပ်မှု- ဓာတုဓာတ်ပေါင်းဖိုများအတွင်း၊ ၎င်းသည် တည်ငြိမ်သောတုံ့ပြန်မှုအခြေအနေများကို ထိန်းသိမ်းရန်၊ တုံ့ပြန်မှုအရည်အသွေးနှင့် ဘေးကင်းမှုကို မြှင့်တင်ရန် ဓာတ်ငွေ့အဝင်/ထွက်ပေါက်နှင့် ဖိအားများကို ထိန်းညှိပေးသည်။

စွမ်းအင်ကဏ္ဍ

အပူဓာတ်အားပေးစက်ရုံများ- လောင်ကျွမ်းမှုဖြစ်စဉ်များကို အကောင်းဆုံးဖြစ်အောင်၊ စွမ်းအင်ထိရောက်မှုတိုးတက်စေရန်နှင့် ညစ်ညမ်းသောဓာတ်ငွေ့ထုတ်လွှတ်မှုကို လျှော့ချရန် လောင်ကျွမ်းသောဓာတ်ငွေ့များနှင့် ရေနွေးငွေ့စီးဆင်းမှုကို ထိန်းချုပ်ပေးသည်။

ဓာတ်ငွေ့သန့်စင်မှုစနစ်များ- ဓာတ်ငွေ့အရည်အသွေးကိုသေချာစေရန်နှင့် ပတ်ဝန်းကျင်ညစ်ညမ်းမှုအနည်းဆုံးဖြစ်စေရန်အတွက် ဓာတ်ငွေ့သန့်စင်စဉ်အတွင်း ဖုန်မှုန့်များနှင့် အမှုန်အမွှားများကို ဖယ်ရှားပေးပါသည်။

ဖုန်မှုန့်ပြန်လည်ထူထောင်ရေးစနစ်များ

ဓာတ်ငွေ့စီးဆင်းမှု၊ ဖိအားနှင့် အပူချိန်တို့ကို ထိရောက်စွာ ဖုန်မှုန့်ပြန်လည်ရယူရန်နှင့် ပြန်လည်အသုံးပြုရန်အတွက်၊ အိတ်ဇောညစ်ညမ်းမှုကို လျှော့ချရန် အသုံးပြုသည်။ ဘိလပ်မြေ၊ ကြွေထည်၊ ဖန်နှင့် ဆက်စပ်စက်မှုလုပ်ငန်းများတွင် ဖုန်မှုန့်ပြန်လည်ရယူသည့် အဆင့်များတွင် အသုံးပြုနိုင်မည်ဖြစ်သည်။

အရည်ထိန်းချုပ်မှုစနစ်များ

စက်မှုကုန်ထုတ်မှုတွင် အရည်ဝင်ခြင်းနှင့် ထွက်နှုန်းကို တိကျစွာထိန်းညှိရန် လျှပ်စစ်သံလိုက်စွမ်းအားကို အသုံးပြုပါ။ ဓာတု၊ ဆေးဝါး၊ အစားအစာ ပြုပြင်ခြင်းနှင့် အလားတူစက်မှုလုပ်ငန်းများအတွက် အရည်လွှဲပြောင်းခြင်းနှင့် တိုင်းတာခြင်းစနစ်များတွင် အသုံးပြုသည်။
