RCA3D2 လေယာဉ်မှူးအဆို့ရှင်

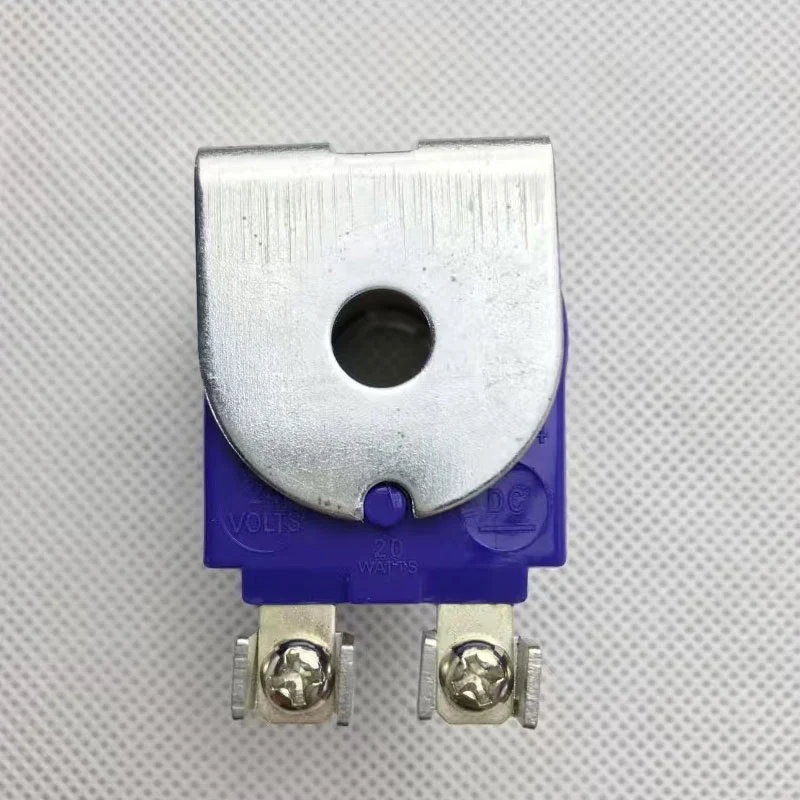

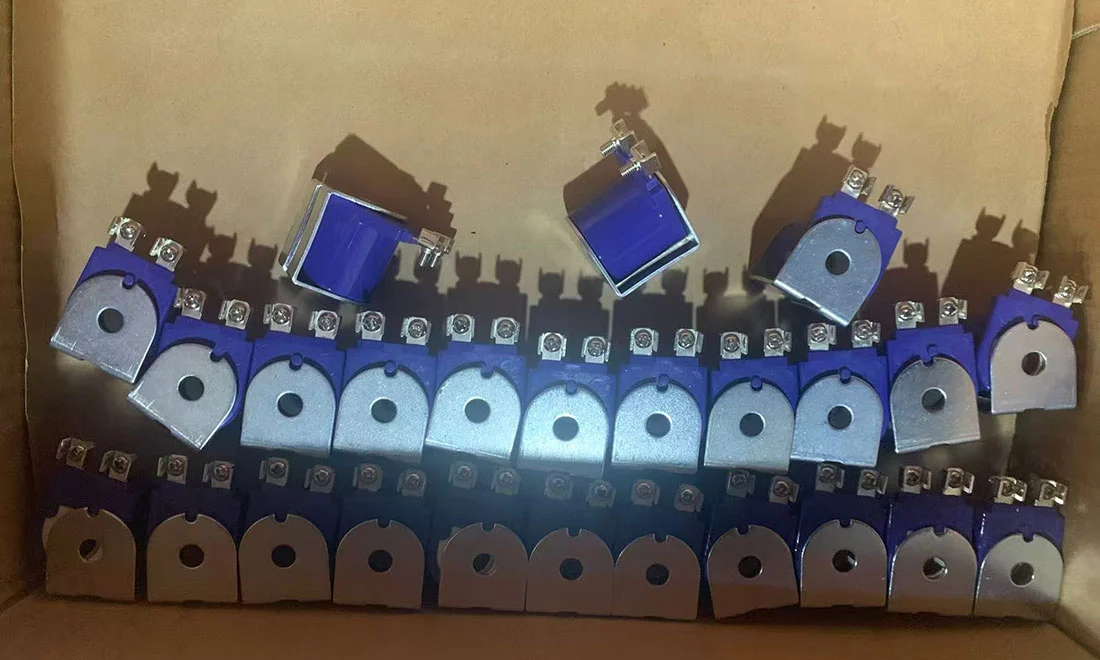

RCA3D2 PADOT VALVAR ကို Q Series Solenoid ကွိုင်ဟုလည်းလူသိများသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

လျှောက်လွှာနယ်ပယ်

RCA3D2 PILOT VALV သည် Goyen Pneumatic Control Pulse Valves အားလုံးအတွက်သင့်တော်သည်။ ဤသည်ကြမ်းတမ်းသောအခြေအနေများတွင်တည်ငြိမ်စွာလုပ်ကိုင်နိုင်သည်ကိုသေချာစေသည်။

RCA3D2 လေယာဉ်မှူး Valve တပ်ဆင်ခြင်းညွှန်ကြားချက်များ

1 ။ installation hours :19.3 မှ 19.4 မီလီမီတာရှိသော Install Valve ၏ installation plate တွင်အချင်းအားဖြင့် Installation Hittation Hands Installation တွင်းများ။

2 ။ တပ်ဆင်ခြင်းပန်းကန်အထူ - တပ်ဆင်ခြင်းသံမဏိပြား၏အထူ 1.5 မီလီမီတာကိုတပ်ဆင်ရန်စွမ်းအားကိုသေချာစေရန် 1.5 မီလီမီတာကျော်လွန်ရမည်။

3 ။ တံဆိပ်ခတ်ခြင်းနှင့်စည်းဝေးပွဲ:

က။ အခွံမာများကိုတင်းကျပ်မီ, Sealing Performance ကိုအာမခံရန် O-RE ကိုစနစ်တကျတပ်ဆင်ထားပါ။

B.it သည်ရှေ့ပြေးအဆို့ရှင်ကိုရှေ့ပြေးအဆို့ရှင်ရှေ့သို့တပ်ဆင်ရန်အကြံပြုသည်။

4 ။ Voltage လိုအပ်ချက်များ - Pulse Valve ၏ပုံမှန်လည်ပတ်မှုကိုသေချာစေရန် Solenoid Valve ၏ input voltage ကို -10% ၏ input voltage ကို coil voltage ၏ + 15% အထိထိန်းသိမ်းထားရမည်။

RCA3D2 လေယာဉ်မှူးအဆို့ရှင်ပစ္စည်းသတ်မှတ်ချက်များ

အစိတ်အပိုင်းတစ်ခု	ဝတ္တု
အဆို့ရှင်ခန္ဓာကိုယ်	Die-Cast Aluminum Alloy
လှံတံကိုတွန်းပါ	သံမဏိ 304 သံမဏိ
လက်ကိုင်	430fr သံမဏိ
တံဆိပ်ခတ်ကွင်း	နိုက်ထြိ (နိုက်ထန်ရော်ဘာ)
ခွံမာသီး	Galvanized ကာဗွန်သံမဏိ
ဝက်အူတင်း	သံမဏိ 302
ညှပ်	ကာဘွန်သံမဏိ (နည်းစနစ်ဖိအား)

operating parameters တွေကို

•အကြံပြုထားသောသွေးခုန်နှုန်းအကျယ်: 50-500 MS

•အကြံပြုထားသည့်သွေးခုန်နှုန်းတိုးချဲ့ခြင်း - 1 မိနစ်သို့မဟုတ်ထိုထက်ပို

ကုန်ပစ္စည်းစွမ်းဆောင်ရည် parametersceters

စွမ်းဆောင်ရည်ညွှန်းကိန်း	parameter အသေးစိတ်အချက်အလက်များ
စီးဆင်းမှုကိန်း	CV = 0.32
အများဆုံးအလုပ်လုပ်ဖိအား	860 kpa
အနည်းဆုံးအလုပ်လုပ်ဖိအား	0 kpa
အနည်းဆုံးအလုပ်လုပ်အပူချိန်	-40 ℃
အများဆုံးအလုပ်လုပ်အပူချိန်	82 ℃
သက်ဆိုင်သောဓာတ်ငွေ့	အလတ်စားလေသို့မဟုတ် inert ဓာတ်ငွေ့

ထုတ်ကုန်အမိန့်မော်ဒယ်အသေးစိတ်

မော်ဒယ်ဆိပ်ကမ်းအရွယ်အစား	thread အမျိုးအစား	တင်ထားသည့် port အရွယ်အစား
RCA3D0	1/8 "NPT	3.2mm
RCA3D1	1/8 "BSPP	3.2mm

operating parameters တွေကို

စံပြသတ်မှတ်ချက်များ - Q-type letromagnetic coil data sheet ရှိ K-parameters တွေကိုကြည့်ပါ။ ဗို့အားလိုအပ်ချက်များအပေါ် အခြေခံ. တိကျသောမော်ဒယ်ကိုရွေးချယ်ပါ။

ဥပမာ -

• RCA3D0 - 300 = 1/8 "NPTERINGING SHOCKING နှင့်အတူ NPT Intelet Port, Voltage 200 / 240vac ။

• RCA3D1 - 336 = 1/8 "BSPP ဝင်ပေါက်ဆိပ်ကမ်း, ဗို့အား 24VDC, Terminal Wiring (လျှပ်စစ်သံလိုက်ပ်ြမြ ablights အတွက်သင့်လျော်သော) ။

ပြုပြင်ထိန်းသိမ်းမှုအစိတ်အပိုင်းများ

• K0380 - Nitrile O-Ring တံဆိပ်ခတ်ခြင်း,

• K0384 - Viton ပစ္စည်းတံဆိပ်များနှင့် K0380 မှအစိတ်အပိုင်းများအားလုံးပါဝင်သည်။

•အလေးချိန် - RCA3D0, RCA3D1 (ကွိုင်မပါဘဲ) 0.174 ကီလိုဂရမ်ဖြစ်သည်
